Источник бесперебойного питания ИМПУЛЬС ФРИСТАЙЛ 1000 ВА FT10201 в Ростове

Документация Характеристики Внешний вид Установка

Технические характеристики:

Производитель: ИМПУЛЬС
Модель: ФРИСТАЙЛ 1000 ВА
Номинальная мощность: 900 Вт | 1 000 ВА
Фазы вх. / вых.: 1 ф / 1 ф
Тип: on-line
Габариты, ШхГхВ: 440 х 86,5 х 325
Гарантия: 2 года

43 395 руб.

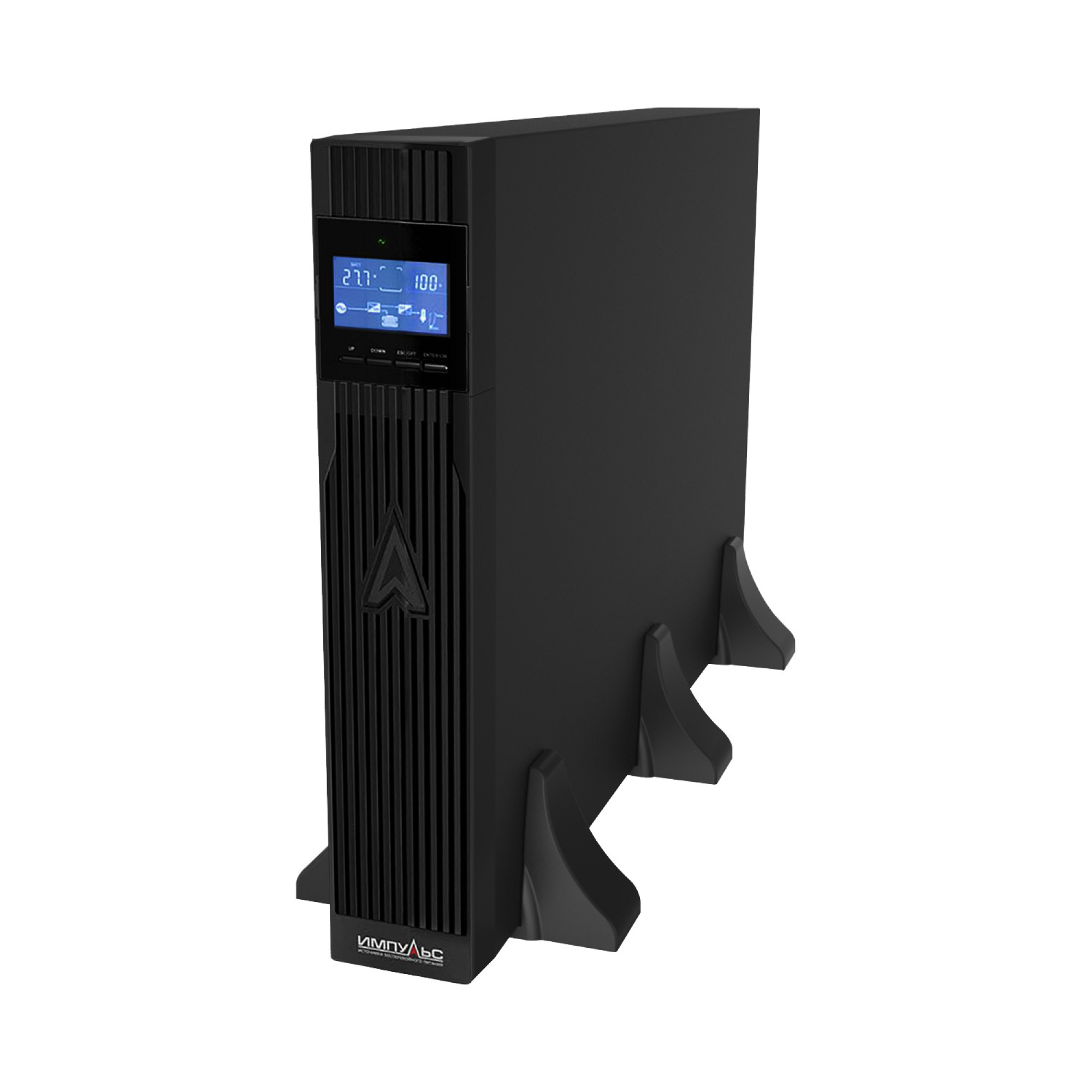

Фотографии ИБП ИМПУЛЬС ФРИСТАЙЛ 1000 ВА

Калькулятор автономии ИБП

Калькулятор автономии ИБП позволяет рассчитать время автономной работы подключенного оборудования в случае пропадания питания сети. Это позволяет рационально подобрать ИБП для устройства.

Модель ИБП:

Нагрузка (Вт) S:

Количество БК:

Документация ИБП ИМПУЛЬС ФРИСТАЙЛ 1000 ВА

ИБП ИМПУЛЬС ФРИСТАЙЛ 1000 ВА предназначен для бесперебойного электропитания ответственной нагрузки с высокой плотностью мощности: серверного и сетевого оборудования, сетей голосовой связи и передачи данных, промышленных установок и PLC-контроллеров. Выполнен в форм-факторе башня/стойка (Rack\Tower).

Области применения

Серверное оборудование

Системы видеонаблюдения

Концентраторы телекоммуникационных сетей

Дежурное освещение

Коммутаторы, маршрутизаторы, сетевое оборудование

Малое промышленное оборудование

Системы хранения данных

PLC-контроллеры

Технические характеристики ИМПУЛЬС ФРИСТАЙЛ 1000 ВА FT10222

Основные характеристики
Производитель	ИМПУЛЬС
Модель	ФРИСТАЙЛ 1000 ВА
Страна производства	Китай
Номинальная мощность	0.9 кВт \| 1 кВА
Тип	on-line
Гарантия	2 года

Входные характеристики
Входной коэффициент мощности	0.99
Число фаз (вход)	1
Входное напряжение	200/208/220/230/240 В
Диапазон входного напряжения	175-290В при нагрузке 100%-80%; 155-290В при нагрузке 80%-70%; 135-290В при нагрузке 70%-60%; 125-290В при нагрузке меньше 60%
Входная частота	40-70
Диапазон входной частоты	40-70 Гц Гц

Выходные характеристики
Число фаз (выход)	1
Выходное напряжение	200/208/220/230/240 В В

Искажение выходного напряжения
- линейная нагрузка	≤3% THD %
- нелинейная нагрузка	≤6% THD %
Выходной коэффициент мощности	0.9

Характеристики батарей
Тип подключаемых АКБ	12В 9Ач
Общее кол-во батарей	2
Напряжение	27.4 В

Общие характеристики
Габариты, ШхГхВ	440 х 86,5 х 325
Вес, включая батареи	11.3
Уровень шума	Менее 50 дБ на 1 метр дБА
Емкость встроенных АКБ, Ач	9
Время переключения	0 мсек - с сети на АКБ, 4 мс - на байпас
Форма выходного сигнала	Синусоида
Совместная работа с генератором	да
Защита от короткого замыкания	да
Влажность	20-90% при 0- 40°С (без конденсации)
Рабочие температуры	0°С ~ 40°С
Зарядный ток	1 или 2 А
Время зарядки	4 ч

43 395

Заказать

Доставка

Доставка ИБП ФРИСТАЙЛ 1000 ВА по Ростову БЕСПЛАТНО! В кратчайшие сроки!

Подробнее

Без посредников. Без наценки!

Обслуживание 24/7

Круглосуточная поддержка

Подробнее

Внешний вид ИМПУЛЬС ФРИСТАЙЛ 1000 ВА

1 Выходные розетки (10 А)
2 Батарейный разъем для подключения ВБМ
3 Интеллектуальный слот SNMP (на выбор)
4 Защита от перенапряжения сети/факса/модема (на выбор)
5 Порт связи RS-232

6 Входная розетка переменного тока
7 Входной автоматический выключатель
8 EPO (на выбор)
9 USB (на выбор)

Установка ИБП ИМПУЛЬС ФРИСТАЙЛ 1000 ВА

Для установки набора реек
- Соберите левую и правую направляющую с задними направляющими, как показано на Рисунке 1. Не затягивайте винты.
  Отрегулируйте размер каждой направляющей на глубину стойки.Функция «холодного старта» ИБП при отсутствии напряжения в электросети.

  Рис. 1. Закрепление реек
- Выберите соответствующий размер стойки для установки в ИБП (см. Рис. 2).
  Направляющая занимает четыре позиции спереди и сзади стойки.
- Затяните четыре гайки M5 зонтичного типа со стороны направляющей в сборе (см. Рис. 1).
- Закрепите одну направляющую в сборе к передней стойке, используя один винтом с круглой головкой M5×12 и одну разжимную гайку M5. Используя две разжимные гайки M5 и два винта с круглой головкой M5×12, закрепите направляющую в сборе на задней панели стойки.

  Рис. 2. Крепление направляющих
- Повторите шаги 3 и 4 для другой направляющей в сборе.
- Затяните четыре барашковые гайки посередине каждой направляющей в сборе.
- При установке дополнительных шкафов повторите шаги с 1 по 6 для каждого набора реек.
- Установите ИБП на ровную и устойчивую поверхность, чтобы передняя часть шкафа смотрела на вас.
- Установите монтажные кронштейны в отверстия для винтов с каждой стороны ИБП и закрепите винтами с плоской головкой M4х8, включенные в поставку (см. Рис. 3).
- При установке дополнительных устройств повторите шаги 8 и 9 для каждого устройства отдельно.
- Вставьте ИБП и любые другие дополнительные устройства в стойку.
- Закрепите переднюю часть ИБП к стойке, используя один винт с круглой головкой M5х12 и одну гайку M5 с каждой стороны (см. Рис. 4). Установите нижний винт с каждой стороны через нижнее отверстие монтажного кронштейна и нижнее отверстие рейки. Повторите установку для любых дополнительных устройств.
- Перейдите к следующему разделу «Подключение при монтаже в стойку».

  Рис. 4
Установка проводки при монтаже в стойку.
- Установка ИБП, включая подключение внутренних аккумуляторных батарей ИБП.
- Подключение любых дополнительных ВБМ.

Установка ИБП

Снимите лицевую панель каждого ИБП.
Прижмите сторону панели с ЖК-дисплеем, удерживая другую сторону, и быстро извлеките ее, затем извлеките другую сторону с дисплеем (см. Рис.5).
Для снятия панели, смотрите рис. 5

Рис. 5
Подключите разъем внутренней аккумуляторной батареи (см. Рис. 6).
Подключите красный вывод к красному, плотно соедините разъем, чтобы обеспечить соответствующее соединение.
Если вы устанавливаете ВБМ, см. следующий раздел «Подключение ВБМ», прежде чем продолжить установку ИБП.

Рис. 6. Подключение внутренних аккумуляторных батарей ИБП
Снимите лицевую панель ИБП.
Если вы устанавливаете программное обеспечение для управления питанием, подключите свой компьютер к одному из коммуникационных портов или дополнительной карте подключения. Для коммуникационных портов используйте соответствующий кабель.
Если в стойке имеются токопроводящие элементы, требующие заземления, подключите заземляющий кабель (не входит в комплект поставки) к болту заземления. См. Раздел «Задние панели» для определения расположения болта заземления в каждой модели.
Если согласно местным нормам требуется устройство аварийного отключения (разъединитель), см. раздел «Дистанционное устройство аварийного отключения» (REPO), установите переключатель REPO перед включением ИБП.
Перейдите к разделу «Запуск ИБП»
