Детальный анализ нагрузок и параметров сети электроснабжения с помощью FLUKE в Ростове

Измерения параметров электроснабжения необходимо проводить при:

Точном выборе элементов системы электроснабжения: источники бесперебойного питания, дизель-генераторные установки и т.д. Для того, чтобы не выбирать оборудование по установленной мощности и переплачивать за более мощное оборудование, можно провести измерение потребления электроэнергии нагрузкой и подобрать оборудование необходимой мощности.
Подборе оборудования для режимов пусковой мощности и переходных процессов. Точные измерения позволяют выбрать оборудование (ИБП, ДГУ, стабилизатор и т.д.) для обеспечения заявленного функционала при пусковом режиме (включение такого оборудования, как двигатель, насос, компрессор, станочное оборудование и т.д.)
Подборе оборудования для питания существенно нелинейной нагрузки (станочное оборудование, выпрямительные системы и т.д.). Точные измерения позволют подобрать оборудование с учетом коэффициента мощности, гармонических составляющих и пиковых значений потребляемого тока.

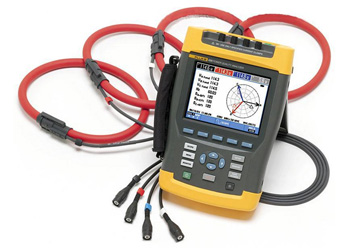

Анализатор качества ЭЭ Fluke 437 II

№	Наименование СИ	Тип СИ	Заводской номер, год выпуска
1	Анализатор качества электроэнергии	Fluke 437 II	37083202

Анализатор качества электроэнергии трёхфазных сетей Fluke 437 II предназначен для измерения и регистрации электроэнергетических величин и показателей качества электрической энергии в трёхфазных и однофазных сетях.

Анализатор выполняет аналого-цифровое преобразование мгновенных значений гармонических входных сигналов с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой.

Анализатор обеспечивает возможность осциллографирования величин напряжения и тока в исследуемой системе энергоснабжения посредством отображения кривых или векторных диаграмм.

В анализаторе предусмотрена возможность сохранения результатов измерения во внутренней энергонезависимой памяти и на сменной SD карте. Связь анализатора с персональным компьютером/ноутбуком осуществляется с помощью интерфейса USB. Для сопряжения с компьютером и обработки данных используется специализированное программное обеспечения для сбора данных Power Log.

Технические характеристики:

Параметр	Диапазон измерений	Разрешение	Точность
Вольт
Среднеквадратичное напряжение (переменное + постоянное)	А1-1000 В – между фазой и нейтралью	0,01 В	±0,1%
Пиковое напряжение	1-1400 В пикового напряжения	1 В	5%
Коэффициент амплитуды напряжения (CF)	1,0 ÷ 2,8	0,01	±5%
Амперы
Амперы (переменный + постоянный ток)	5 ÷ 6000 А	1 А	±0,5%
Пиковый ток	8400 А (пиковый ток)	1 А	±5%
Коэффициент амплитуды тока (CF)	1,0 ÷ 10,0	0,01	±5%
Частота
При 50 Гц номинально	42,5 ÷ 57,5 Гц	0,001 Гц	±0,01 Гц
При 60 Гц номинально	51 ÷ 69 Гц	0,001 Гц	±0,01 Гц
При 400 Гц номинально	340 ÷ 460 Гц	0,1 Гц	±0,1 Гц
Гармоники
Порядок гармоники (n)	Группировка с 1 по 50: группы гармоник в соответствии со стандартом IEC 61000-4-7
Вольты THD	0,0 ÷ 100 %	0,1 %	±2,5 %
Амперы THD	0,0 ÷ 100 %	0,1 %	±2,5 %
Ватты THD	0,0 ÷ 100 %	0,1 %	±5 %
Условия эксплуатации
Рабочая температура	0°С ÷ 40°С
Влажность	Относительная влажность 95% без конденсации
Электромагнитная совместимость (ЕМС)	EN 61326 (2005-12) для излучения и невосприимчивости
Интерфейсы	Мини-USB, изолированный USB-порт для ПК, разъем для подключения карты SD

Fluke 437 II осуществляет:

Измерение численного значения параметров систем электроснабжения и изучение формы сигнала, при этом все результаты фиксируются в памяти прибора. Анализ полученных данных в комплексе, по окончанию всех замеров;
Выполнение измерения мощности с использованием унифицированного метода, при котором фиксируются все значимые компоненты;
Контроль фазового взаимоотношения тока и напряжения, используя векторные диаграммы, сравнение результатов с эталонными значениями позволяет формализовать и упростить процесс диагностики;
Отслеживание качественных характеристик системы электроснабжения в виде гистограмм, благодаря наглядности которых значительно упрощается анализ полученных результатов;
Измерение на частоте 400 Гц сетей электропитания самолетов, подводных лодок, космических судов и другого военного оборудования, и ручных инструментов. Модель 437 II записывает данные измерения качества электроэнергии для авиационных систем и военного оборудования любого типа;
Эффективность инвертора мощности. Имеется возможность одновременного измерения выходной мощности переменного тока и входной мощности постоянного тока для электроники силовых систем с помощью измерительных клещей постоянного тока;

Калькулятор потерь энергии. Измерение классической активной и реактивной мощности. Путем расчета дисбаланса и мощности гармоник определяется стоимость потерь тепла;
Измерение всех трех фаз и нейтрали. В комплект входит четыре токоизмерительных датчика с удлиненным тонким гибким кабелем, который позволяет проникать в труднодоступные места;
Автоматический анализ тенденций. Каждое измерение всегда автоматически записывается, без какой-либо настройки;
Мониторинг системы. На одном экране отображается 10 параметров качества электроэнергии в соответствии со стандартом качества энергии EN50160;
Функция регистрации. Позволяет выполнять настройку для любых условий тестирования благодаря памяти на 600 параметров с определяемыми пользователем интервалами;
Просмотр графиков и генерация отчетов. В комплект входит программное обеспечение для анализа.
Сбор данных PowerWave. Высокоскоростной сбор данных по среднеквадратичным значениям, отображение полупериода и формы сигнала, которые характеризуют динамику электросистем (пуск генератора, переключение на ИБП и т.д.);
