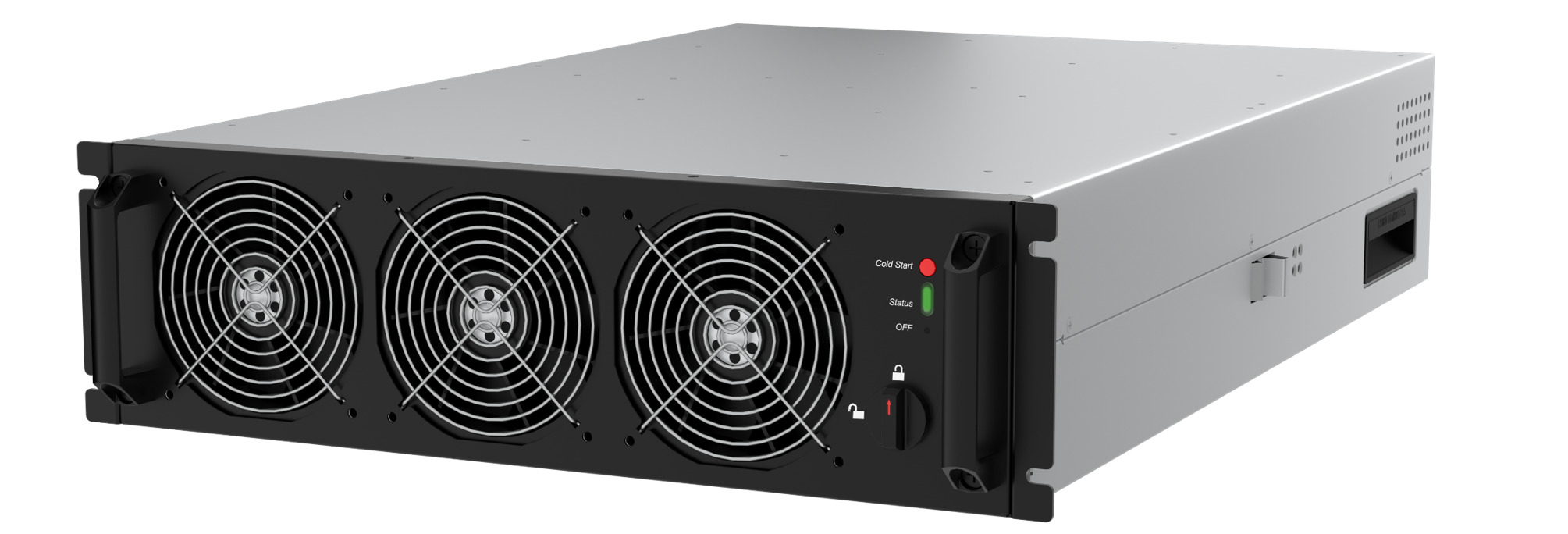

Силовой модуль Импульс Модуль CM100N в Ростове

Характеристики:

Мощность:: 100 кВА / 100 кВт
Тип ИБП:: двойного преобразования (on-line)
Фазы (вх/вых):: 3 / 3

Все характеристики

В наличии

Цена по запросу

Характеристики

Основные характеристики

Тип ИБП: двойного преобразования (on-line)
Способ установки: в стойку
Количество резервных модулей (N+x): настраивается
Артикул: MGM1041

Параметры выхода

Полная выходная мощность: 100 кВА
Активная выходная мощность: 100 кВт
Выходной коэффициент мощности: 1
Число фаз (выход): 3
Форма выходного сигнала: чистая синусоида
Крест-фактор: 3:1
Выходное номинальное напряжение: 400 В

Параметры входа

Число фаз (вход): 3
Входное напряжение (детально): линейное напряжение
Фильтрация помех: нет

Параметры АКБ

Средняя точка: есть
Напряжение АКБ (детально): 600|360

Системные характеристики

Наличие байпас: нет
Автоматический By-pass: нет
Холодный старт: нет
Совместная работа с генератором: есть

Опции/Интерфейсы

ЖК-дисплей: нет
Интерфейс USB: нет
RS232: нет

Характеристики внешней среды

Допустимая влажность: 95 %
Влажность (детально): 0 - 95 % при 0...+40 ⁰С (без конденсации)
Рабочая температура до: 40 °C
Расширенная рабочая температура: 0 – +40 °C

Массо-габаритные характеристики

Ширина: 511 мм
Глубина: 785 мм
Высота: 140 мм
Высота в U: 3
Масса: 45 кг

Производитель

Страна: Китай, Россия

Особенности

Название	Артикул	Описание
СМ100N	MGM1041	с нейтралью
СМ100L	MGM1042	без нейтрали

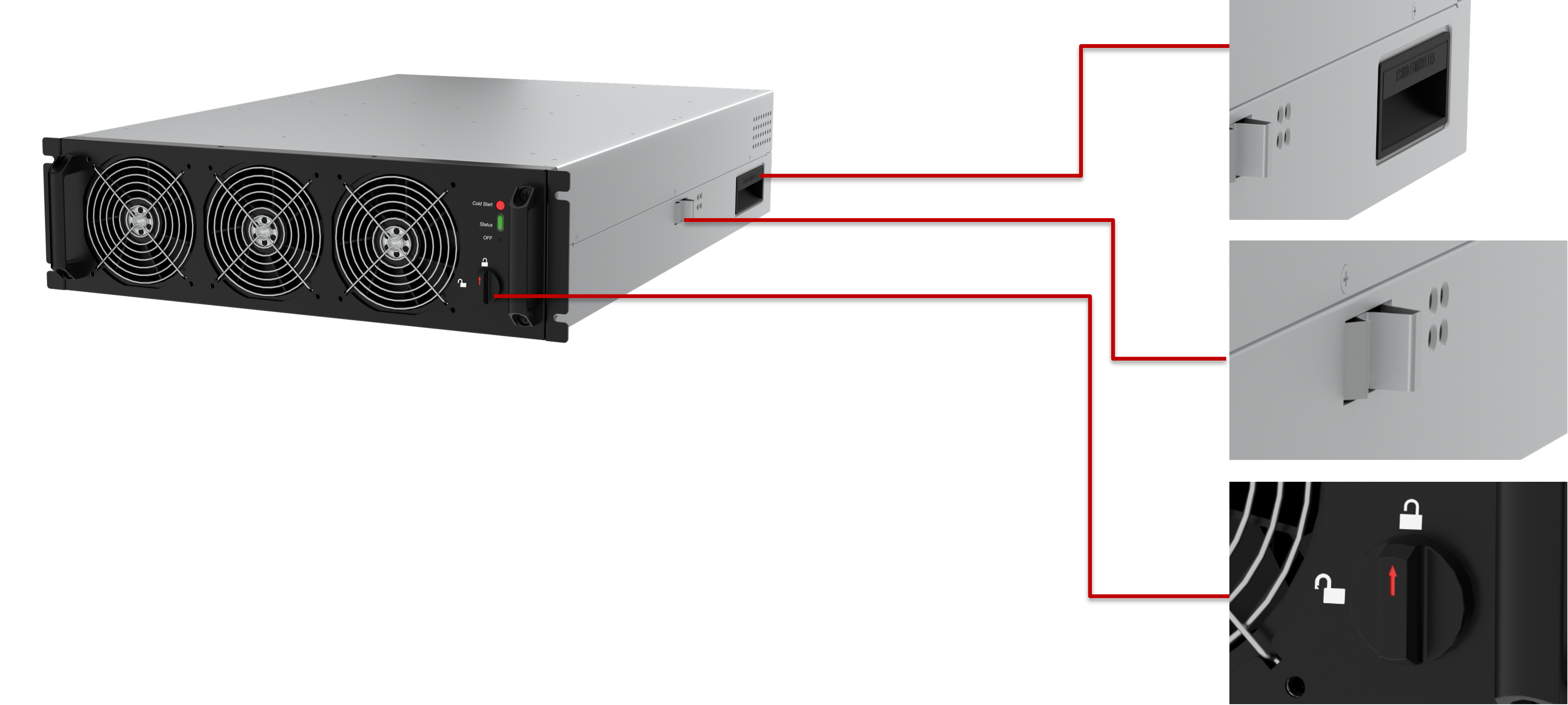

Внешний вид Силовой модуль для серии МОДУЛЬ СТ

Конструкция нового поколения, выполненная как единое 100кВт решение.
Защита изоляции контактов устройств, таких как IGBT, от воздушного потока, предотвращающая короткое замыкание, вызванное пылью или внешними предметами.
Новейшие версии прошивок, которые исключают возможность нестыковки версий программного обеспечения.
Кнопка «Cold Start» (холодный старт) на каждом силовом модуле. Кнопка «Cold Start» предназначена для включения силового модуля в работу при отсутствии питающей сети на входе ИБП и подключенном батарейном массиве. При нажатии на эту кнопку происходит запуск модуля с использованием энергии подключенных к ИБП аккумуляторных батарей.
Модернизированная эргономика и безопасность обслуживания благодаря боковым стопорным ушкам.

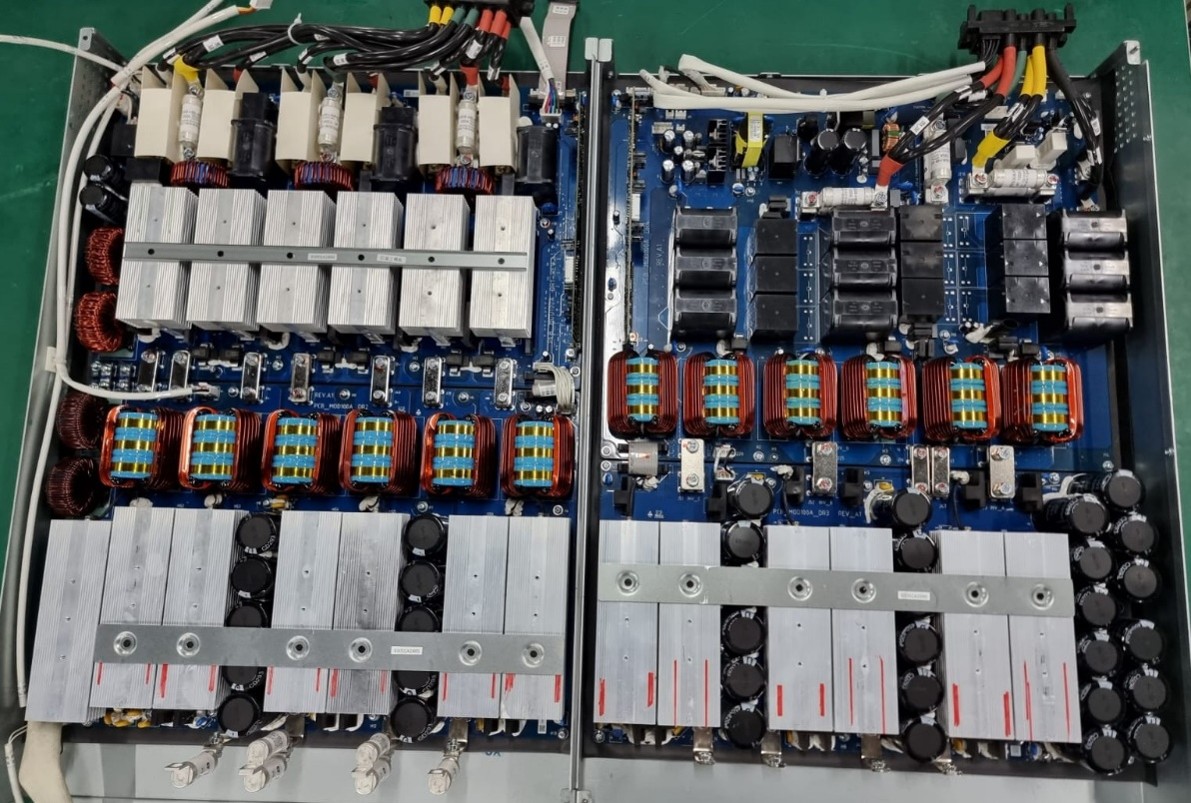

Внутреннее устройство Силовой модуль для серии МОДУЛЬ СТ

Модели

Силовой блок МОДУЛЬ СМ100N, эффективность 96,5% - серийный выпуск.

Силовой блок МОДУЛЬ СМ100L, эффективность 96,5% - серийный выпуск.

Силовой блок МОДУЛЬ СМ100E, эффективность 97% - 2026 год.

Технологии

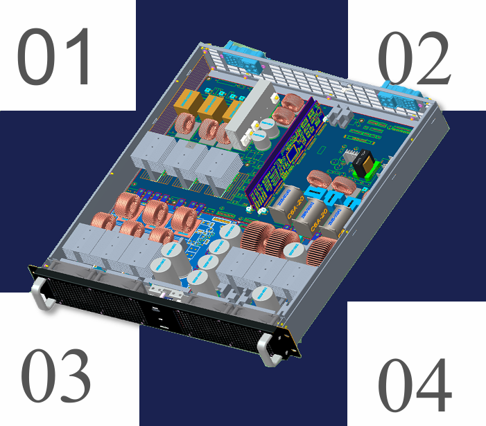

Высоко интегрированная двухсторонняя печатная плата Высоко интегрированная двухсторонняя печатная плата

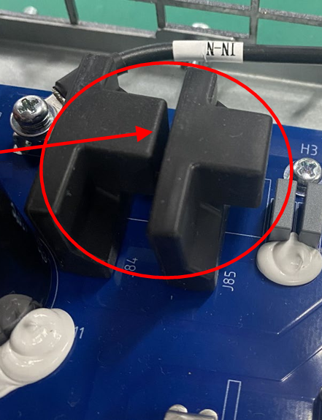

ЗАЩИТА ЭЛЕМЕНТОВ ПЛАТЫ

Полная защита плат управления

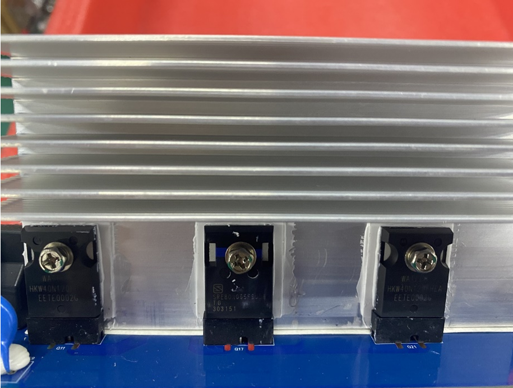

Защита на уровне устройства

ИСПЫТАНИЯ

ИБП тестируется автоматически (исключая ошибки ручного управления): функциональный тест, логический тест, нагрузочный тест, настройка параметров и т.д. 20 минут на один ИБП.
После теста ATE ИБП проходит тест на прогрев (полная нагрузка) в течение 2 часов.
