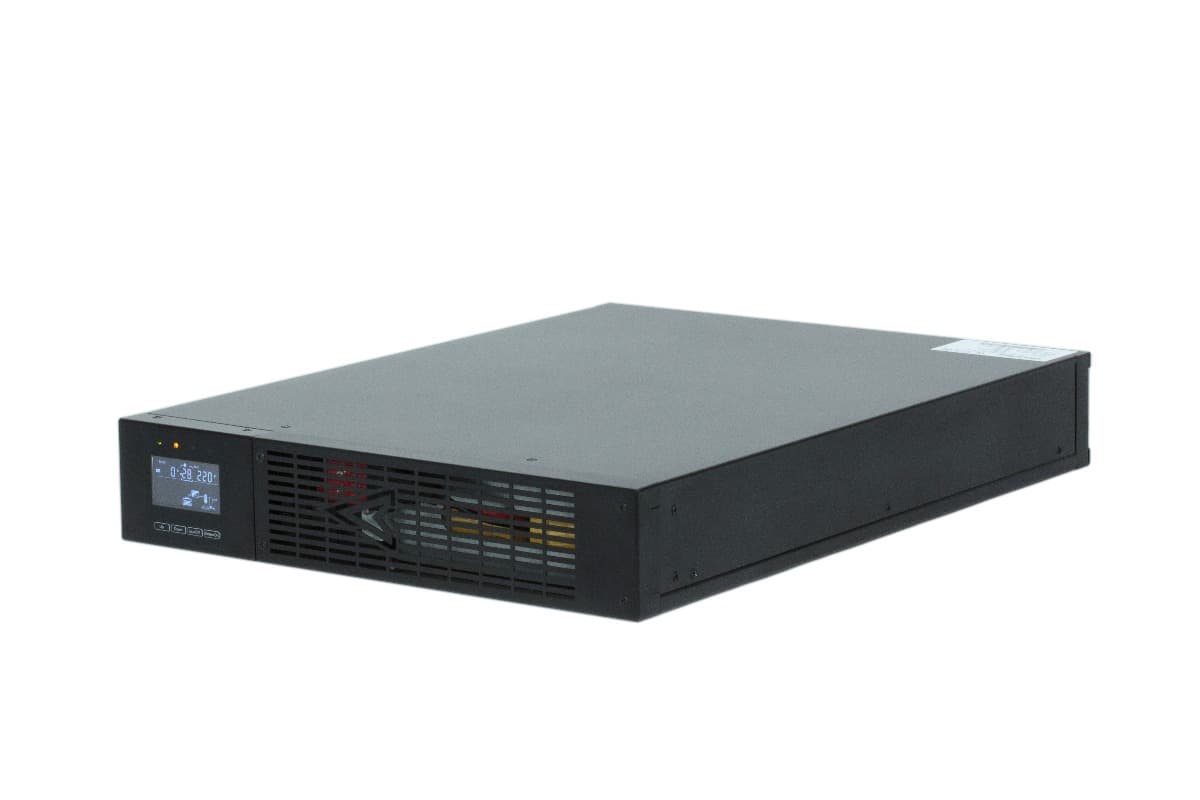

ИБП ИМПУЛЬС ФРИСТАЙЛ 2000 ВА в Ростове-на-Дону

Установка ИБП ИМПУЛЬС ФРИСТАЙЛ 2000 ВА

1. Для установки монтажных рельсов
   • Соберите левую и правую направляющую, как показано на Рисунке 1. Не затягивайте винты.
     Отрегулируйте размер каждой направляющей на глубину стойки.

   • Выберите соответствующий размер стойки для установки в ИБП (см. Рис. 2).
   • Затяните четыре гайки M5 зонтичного типа со стороны направляющей в сборе (см. Рис. 1).
   • Закрепите одну направляющую в сборе к передней стойке, используя один винт с круглой головкой M5×12 и одну гайку M5. Используя две гайки M5 и два винта с круглой головкой M5×12, закрепите направляющую в сборе на задней панели стойки.

   • Повторите шаги 3 и 4 для другой направляющей в сборе.
   • Затяните барашковые гайки посередине каждой направляющей в сборе.
   • При установке дополнительных шкафов повторите шаги с 1 по 6 для каждого набора направляющих.
   • Установите ИБП на ровную и устойчивую поверхность, чтобы передняя часть шкафа смотрела на вас.
   • Установите монтажные кронштейны в отверстия для винтов с каждой стороны ИБП и закрепите винтами с плоской головкой M4х8, включенные в комплект поставки (см. Рис. 3).

   • При установке дополнительных модулей повторите шаги 8 и 9 для каждого модуля.
   • Вставьте ИБП и другие дополнительные модули в стойку.
   • Закрепите переднюю часть ИБП к стойке, используя один винт с круглой головкой M5х12 и одну гайку M5 с каждой стороны (см. Рис. 4). Установите нижний винт с каждой стороны через нижнее отверстие монтажного кронштейна и нижнее отверстие направляющей. Повторите установку для любых дополнительных модклей.
   • Перейдите к следующему разделу «Подключение при монтаже в стойку».

2. Подключение модулей при монтаже в стойку.
   • Установите ИБП, произведите подключение внутренних аккумуляторных батарей.
   • Подключите дополнительные внешние батарейные модули (ВБМ).

Установка ИБП

1. Снимите переднюю панель ИБП, открутив четыре винта, как показано на Рисунке 5.

2. Снимите металлическую пластину, закрывающую доступ к АКБ. Выдвиньте отсек для установки АКБ, поместите необходимое количество АКБ соответствующего номинала.
   Плотно соедините красный разъём вывода группы внутренних аккумуляторных батарей (см. Рис. 6) с красным разъёмом на фронтальной панели ИБП.
3. Если вы устанавливаете ВБМ, см. следующий раздел «Подключение ВБМ», прежде чем продолжить установку ИБП.

4. Установите переднюю панель ИБП.
5. Если вы устанавливаете программное обеспечение для управления питанием, подключите свой компьютер к одному из коммуникационных портов или карте SNMP. Для коммуникационных портов используйте соответствующий кабель.

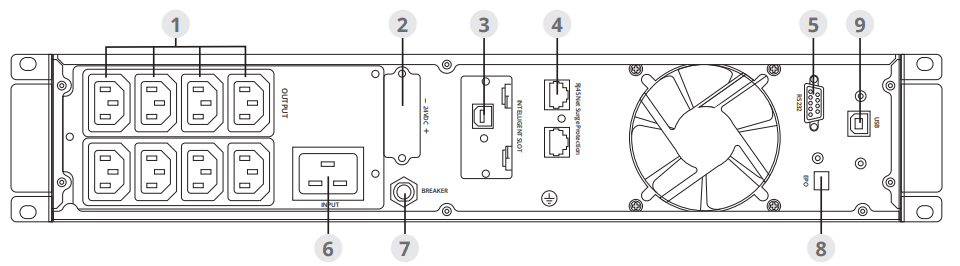

6. Если в стойке есть заземляющий контакт, подсоедините заземляющий кабель (не входит в комплект поставки) к болту заземления ИБП. См. схему расположения элементов на задней панели для определения расположения болта заземления для конкретной модели ИБП.
7. Если имеется устройство аварийного отключения EPO (разъединитель), установите перемычку EPO перед включением ИБП.
8. Перейдите к разделу «Запуск ИБП»
